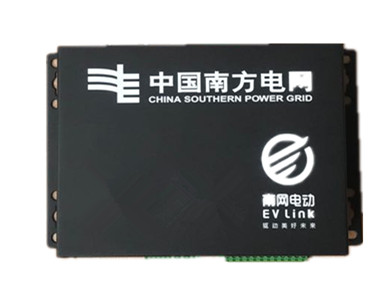

電動汽車充電樁主板方案

詳情

			MCU引腳數		功能	PCB板接口	有效電平/引腳說明
接口板對外通訊接口	CAN1	CAN1_RXD	PD0	114	與BMS1通訊	J9_1	CAN1_L
	CAN1	CAN1_TXD	PD1	115	與BMS1通訊	J9_2	CAN1_H
	CAN2	CAN2_RXD	PB12	73	與BMS2通訊	J19_1	CAN2_L
	CAN2	CAN2_TXD	PB6	136	與BMS2通訊	J19_2	CAN2_H
	CAN3	SPI1_CS	PA4	40	SPI1擴展成CAN，與充電模塊(MCP2515)	J20_1	CAN3_L
		SPI1_SCK	PA5	41
		SPI1_MISO	PA6	42
		SPI1_MOSI	PB5	135
		SOF	PC8	98		J20_2	CAN3_H
		MCPRST	PE13	66
		MCPINT	PE12	65
	485#1	METER_RXD	PD6	122	USART2口，與電表通訊	J8_2	METER_B
		METER_TXD	PD5	119		J8_1	METER_A
		METER_EN	PD7	123
	485#2	GPRS_RXD	PA10	102	USART1口，與GPRS通信	J11_2	GPRS_B
		GPRS_TXD	PA9	101		J11_1	GPRS_A
		GPRS_EN	PA15	110
	232#1	UART4_RXD	PC11	112	USART4口，預留	J2_2	UART4_RXD
	232#1	UART4_TXD	PC10	111	USART4口，預留	J2_1	UART4_TXD
	232#2	Print_RXD	PD2	116	USART5口，信息打印口	J12_3	HOST_RXD
	232#2	Print_TXD	PC12	113	USART5口，信息打印口	J12_3	HOST_TXD
	232#3	LCD_RXD	PC7	97	USART6口，觸摸屏	J1_4	LCD_232_RXD
	232#3	LCD_TXD	PC6	96	USART6口，觸摸屏	J1_3	LCD_232_TXD
	232#4	CARD_RXD	PD9	78	USART3口，讀卡器	J17_4	CARD_232_RXD
	232#4	CARD_TXD	PD8	77	USART3口，讀卡器	J17_3	CARD_232_TXD
調試口	JTMS	JTMS	PA13	105	軟件調試使用	J23_2	JTMS
	JTCK	JTCK	PA14	109		J23_3	JTCK
	NRST	NRST	NRST	25		J6_2	NRST
FRAM	I2C2	FM_SDA	PF0	10	I2C2口，與存儲器通訊	//	//
		FM_SCL	PF1	11		//	//
		FM_WP	PF2	12		//	//
絕緣檢測部分	電橋切換	750VBUS1POS	PC13	7	A槍正極對地電阻切換
		750VBUS1NEG	PF8	20	A槍負極對地電阻切換
		750VBUS1PE	PF9	21	A槍大地切斷
		750VBUS2POS	PC0	26	B槍正極對地電阻切換
		750VBUS2NEG	PC2	28	B槍負極對地電阻切換
		750VBUS2PE	PC3	29	B槍大地切斷
	I2C1	SDA_AD	PB8	139	I2C1口，與ADS1015通訊電壓檢測比例為5：1333	J20_1	BUS1I+
		SCL_AD	PB9	140		J20_3	BUS1I-
		RDY_AD1	PF10	22		J18_1	BUS2I+
		RDY_AD2	PF11	49		J18_3	BUS2I-
片外FLASH	SPI1	FLASH_CS	PE15	68	SPI1口，與片外FLASH（W25Q32）	//	//
		FLASH_SCK	PB13	74		//	//
		FLASH_SO	PB14	75		//	//
		FLASH_SI	PB15	76		//	//
電子鎖	LOCK_A	LOCK_A	PB7	137	低電平鎖止，高電平解鎖（鎖止和解鎖時間至少500ms，若未解鎖，鎖止再解鎖）	J3_1	LOCKA+: 接電子鎖正極
	LOCK_A	LOCK_A	PB7	137		J3_2	LOCKA-：接電子鎖負極
	LOCK_B	LOCK_B	PE0	141		J3_3	LOCKB-：接電子鎖負極
	LOCK_B	LOCK_B	PE0	141		J3_4	LOCKB+: 接電子鎖正極
遙信	YX1	$YX1	PE7	58	輸入口，用做門禁檢測。	J15_1	低電平有效
	YX2	$YX2	PE8	59	輸入口，急停檢測。	J15_2	低電平有效
	YX3	$YX3	PE9	60	輸入口，防雷遙信	J15_3	低電平有效
	YX4	$YX4	PE10	63	輸入口，A槍電子鎖遙信。	J15_4	低電平有效
	YX5	$YX5	PE11	64	輸入口，B槍電子鎖遙信。	J15_5	低電平有效
	YX6	$YX6	PF14	67	輸入口，A槍輸出接觸器遙信。（或動態分配接觸器1+遙信）	J26-1	低電平有效
	YX7	$YX7	PD10	79	輸入口，B槍輸出接觸器遙信。（或動態分配1-）	J26-2	低電平有效
	YX8	$YX8	PD11	80	輸入口，組合接觸器遙信。（或動態分配接觸器2+遙信）	J26-3	低電平有效
	YX9	$YX9	PD12	81	輸入口，預留動態分配接觸器2-遙信。	J26-4	低電平有效
	YX10	$YX10	PD13	82	輸入口，預留動態分配接觸器3+遙信。	J26-5	低電平有效
	YX11	$YX11	PD14	85	輸入口，預留動態分配接觸器3-遙信。	J27-1	低電平有效
	YX12	$YX12	PD15	86	輸入口，預留動態分配接觸器4+遙信。	J27-2	低電平有效
	YX13	$YX13	PG2	87	輸入口，預留動態分配接觸器4-遙信。	J27-3	低電平有效
	YX14	$YX14	PG3	88	輸入口，A槍歸位（或A槍溫度數字量）遙信。	J27-4	低電平有效
	YX15	$YX15	PG4	89	輸入口，B槍歸位（或B槍溫度數字量）遙信。	J27-5	低電平有效
遙控	接觸器	KC1	PD3	117	輸出口，A槍輸出接觸器。（或動態分配接觸器1+）	J16_3	低電平有效
		KC2	PD4	118	輸出口，B槍輸出接觸器。（或動態分配1-）	J16_4	低電平有效
		KC3	PG9	124	輸出口，組合接觸器。（或動態分配接觸器2+）	J16_5	低電平有效
		KC4	PG10	125	輸出口，預留動態分配接觸器2-。	J4_1	低電平有效
		KC5	PG11	126	輸出口，預留動態分配接觸器3+。	J4_2	低電平有效
		KC6	PG12	127	輸出口，預留動態分配接觸器3-。	J4_3	低電平有效
		KC7	PG15	132	輸入口，預留動態分配接觸器4+。	J4_4	低電平有效
		KC8	PB3	133	輸出口，預留動態分配接觸器4-。	J4_5	低電平有效
		KC9	PB4	134	輸出口，交流接觸器或斷路器分勵脫扣	J25_3	低電平有效
	BMS輔助電源	KC12	PE1	142	輸出口，A槍輔助電源輸出	J22_1	低電平有效
		KC13	PE2	1	輸出口，A槍輔助電源12V/24V切換		高電平12V，低電平24V
		KC14	PE3	2	輸出口，B槍輔助電源12V/24V切換		高電平12V，低電平24V
		KC15	PE4	3	輸出口，B槍輔助電源輸出	J22_6	低電平有效
	風扇控制	KC16	PE5	4	輸出口，風扇控制輸出	J28_1	低電平有效
	風扇控制	KC17	PE6	5	輸出口，風扇高低速控制		高電平低速，低電平高速
	樁體指示燈	$LED1	PF13	53	A槍充電指示燈	J14_1	低電平燈亮
		$LED2	PF14	54	B槍充電指示燈	J14_2	低電平燈亮
		$LED3	PF15	55	故障指示燈（或A槍故障燈）	J14_3	低電平燈亮
		$LED4	PG0	56	預留B槍故障燈	J14_4	低電平燈亮
		$LED5	PG1	57	預留	J14_5	低電平燈亮
溫度檢測	$NTC#1	TEMP1	PA3	37	溫度AD采樣，A槍正極熱敏。	J7_1	R=3.3*2/Vad-2
	$NTC#2	TEMP2	PA7	43	溫度AD采樣，A槍負極熱敏。	J7_2	R=3.3*2/Vad-2
	$NTC#3	TEMP3	PB0	46	溫度AD采樣，B槍正極熱敏。	J7_3	R=3.3*2/Vad-2
	$NTC#4	TEMP4	PB1	47	溫度AD采樣，B槍負極熱敏。	J7_4	R=3.3*2/Vad-2
	$NTC#5	TEMP5	PF6	19	溫度AD采樣，出風口熱敏。	J7_5	R=3.3*2/Vad-2
	$NTC#6	TEMP6	PF7	20	溫度AD采樣，主板熱敏。	J29_1	R=3.3*2/Vad-2
CC	VOLIN1	VOLIN1	PF3	13	AD采樣，輸入口,檢測A槍連接狀態	J13_1	V=Vad/6
CC	VOLIN2	VOLIN2	PF4	14	AD采樣，輸入口,檢測B槍連接狀態	J13_1	V=Vad/6
5V檢測	POW_CHK1	POW_CHK1	PF5	15	檢測電源5V，低于4.5V電壓報警，保存數據		V=Vad*75/275
BOOT	BOOT0	BOOT0	BOOT0	138			短接J24進入BOOT模式
看門狗	WDI	WDI	PG5	90	片外看門狗喂狗引腳		1.6s Timeout
工作指示燈	WORK_LED	WORK_LED	PF12	50	工作指示燈，工作正常閃爍		高電平有效
蜂鳴器	BUZZER	BUZZER	PG6	91	可用于識卡成功、升級程序等動作發出蜂鳴聲音		高電平有效
電源控制	屏幕電源	LCD_PW	PG7	92	控制屏幕電源，正常給低電平，若通信不上可給高電平切斷屏幕電源讓其復位		低電平有效
	GPRS電源	GPRS_PW	PG8	93	控制GPRS電源，正常給低電平，若通信不上可給高電平切斷GPRS電源讓其復位		低電平有效
	備用電源	BYPOWER_EN	PC9	99	控制備電電源，正常給低電平，若掉電保存數據后，可給高電平方便單片機復位		高電平有效
USB	USB_D+	USB_D+	PA12	104		J5
USB	USB_D-	USB_D-	PA11	103		J5
網口	MII_TX_EN	MII_TX_EN	PB11	70		CN1
	MII_TXD0	MII_TXD0	PG13	128
	MII_TXD1	MII_TXD1	PG14	129
	MII_RXD0	MII_RXD0	PC4	44
	MII_RXD1	MII_RXD1	PC5	45
	MII_CRS	MII_CRS	PA0	34
	MII_MDC	MII_MDC	PC1	27
	MII_MDIO	MII_MDIO	PA2	36
	MII_RST	MII_RST	PB10	69
	MCO	MCO	PA8	100
	MII_RX_CLK	MII_RX_CLK	PA1	35
